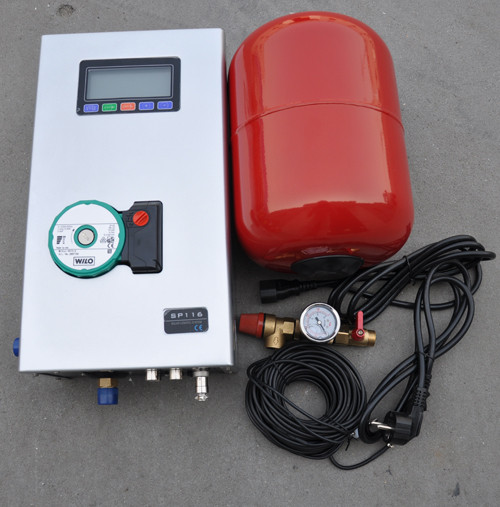

Модуль управления солнечным коллектором SE116

Модуль управления солнечным коллектором SE116

  Модуль управления солнечным коллектором SE116
В наличииОптом и в розницуКод: 457

от 1 731,86 руб.

Показать оптовые цены
  • 1 712,13 руб./шт.
    при заказе от 2 шт.
Купить
  • +375 показать номер +375 (29) 997-65-79
  • +375 (29) 997-65-79 Велком
  • +375 (17) 517-06-26 Факс
  • Адрес и контакты
    • Телефон:
      +375 (29) 997-65-79, Велком
      +375 (17) 517-06-26, Факс
    • Контактное лицо:
      Дмитрий Владимирович
    • Адрес:
      Минский р-н, 500 метров восточнее д. Богатырево, кабинет 226 (Меньковский тракт 19, кабинет № 226.), Минск, Беларусь
    • Email:
      9976579@mail.ru

Основные технические данные:
1. Размеры: 380*220*140мм
2. Входное напряжение: 220В
3. Мощность потребляемая: ≤3Вт
4. Точность измерения температуры: ± 1°C
5. Диапазон измерения температуры: PT1000: 0-199°C, NTC10K: 0-99°C
6. Входные сигналы:

  • 1*Датчик температуры PT1000 ≤500°C, кабель ≤280°C;
  • 2*NTC10K датчик температуры ≤135°C, кабель ≤105°C ПВХ.

7. Выходные сигналы:

  • 1*Вспомогательные теплопроизводительность (Макс. ток нагрузки: 10А (2,2 кВт));
  • 2*Релейный выход (Макс. ток нагрузки: 3A).

8. Расчетное давление системы: 1 МПа
9. Предохранительный клапан: 0,6 МПа
10. Модель насоса WILO: RS15/6
11. Выходы: 1/2"
12. Материал труб: латунь
13. Выносной экран (опция)
14. Диапазон температуры окружающей среды: -10~50°C
15. Класс защиты: IP40


Основные функции:
1. Индикация времени
2. Показания температуры
3. Защита бака от перегрева
4. Экстренная остановка при перегреве системы
5. Защита от замерзания трубопроводов и коллекторов
6. Три временных интервала для регулирования циркуляции коллекторного контура
7. Три временных интервала для регулирования нагрева теплоносителя в системе
8. Режим выходных дней
9. Три скорости циркуляционного насоса
10. Индикация скорость циркуляции
11. Индикация давления в системе

Комплектация:

Наименование

Спецификация

Количество, шт.

Станция

380х220х140мм

1

PT1000 сенсор

15м

1

NTC сенсор

2

Сетевой кабель 220 В

1,5м

1

Крепеж



1

Инструкция

EN

1

Энергосберегающие технологии включают использование систем солнечных коллекторов разной технологии и конструкции. Солнечный коллектор имеет стандартный пакет оборудования для обеспечения работы систем. Модуль управления солнечным коллектором SP116 играет очень важную роль в организации бесперебойной работы системы.

Назначение устройства

Модули управления предназначаются для обеспечения режима работы солнечных коллекторов без необходимости постоянного надзора. Это происходит благодаря полной автоматизации систем модуля. Модуль управления гелиоводонагревательным коллектором используется для управления работой коллектора при нагреве воды. Он специально предназначен, чтобы управлять элементами солнечных коллекторов в системах отопления с регуляторами. Разнообразные модули могут создавать много вариантов коллекторов. Системы коллекторов составлены из основных и дополнительных опций.

Зависимо от наличия температурных датчиков и рабочих органов в виде насоса и распределительного клапана, можно обойтись одним или двумя модулями. Исключая или дополняя опции, создаются разные системы солнечных коллекторов, например, для 4-х систем с возможными опциями. С помощью модулей осуществляется автоматический контроль за работой солнечных сплит-систем. Он может иметь несколько схем подключения.

Принцип работы и технические данные

Особенности и принцип работы модуля управления в большой степени зависит от применяемой схемы и назначения подключения. К основным техническим данным относятся:

- габаритные размеры модуля составляют 380х220х140 мм;
- модуль имеет напряжение на входе 220 В;
- необходимая потребляемая мощность модуля 3 Вт;
- с помощью модуля обеспечивается точность определения температуры с погрешностью до 1 градуса.

Для комплектации модуля и обеспечения бесперебойной работы используют насос WILO: RS15/6. В качестве материала изготовления труб системы используется латунь. Возможный рабочий диапазон температур модуля составляет от -10 до +50 С окружающей среды.

Основные функции

К основным функциям модуля управления солнечным коллектором SP116 относится такой показатель, как индикация времени и рабочих показаний температур. С помощью модуля контролируется в автоматическом режиме и производится защита накопительного бака от перегрева. При достижении критических температур осуществляется автоматическое отключение системы. Посредством модуля происходит в экстренном режиме остановка работы основных элементов системы солнечного коллектора при любых нарушениях заданного порядка процесса.


С помощью модуля предохраняются трубопроводы и коллекторы от замерзания. Также может осуществляется контроль и регулировка при установлении временных интервалов циркуляции теплоносителя в коллекторном контуре и контроль нагрева теплоносителя в системе. С помощью модуля управления солнечным коллектором SP116 можно установить режим выходного дня в системе солнечного коллектора. Можно также установить три скоростных режима работы циркуляционного насоса с индикацией скорости циркуляции и давления в системе. Стандартная комплектация включает наличие станции, сенсора РТ 1000, сенсора NTC, сетевого кабеля 220 В, крепежной системы. Срок окупаемости составляет 5 лет при гарантийном сроке эксплуатации 6 лет.


Наша компания осуществляет реализацию и доставку солнечных коллекторов и комплектующих во все регионы России и Республики Беларусь. Мы оказываем сервисные услуги проектирования, шефмонтажа, а также пусконаладочных и установочных работ.
