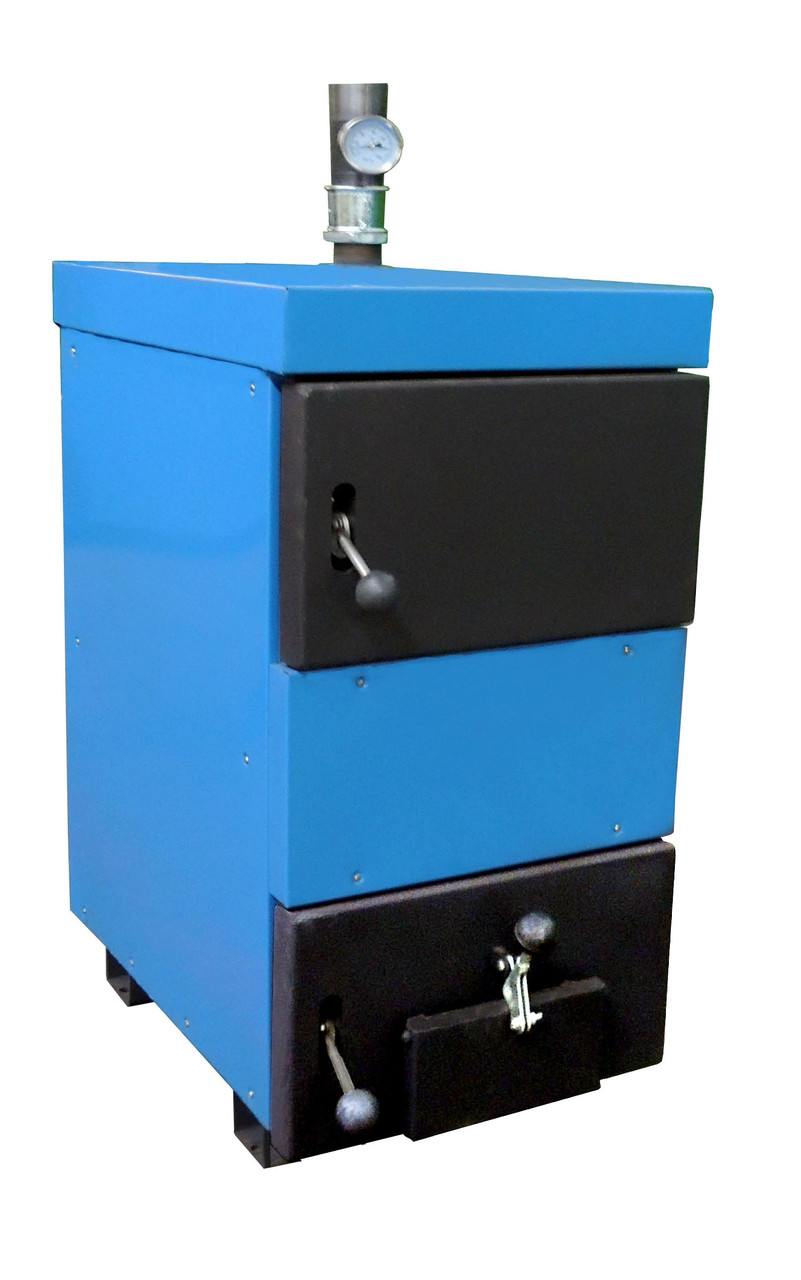

Котел бытовой КСTВ 16 кВт Брестсельмаш с Регулятором тяги

Осуществляем доставку продукции во все населенные пункты Республики Беларусь.

Оказываем услуги по установке и наладке продаваемого товара.

Котлы типа КСТ комплектуются расширительным баком открытого типа объемом 40 литров.

Пример обозначения котла при заказе:

Расшифровка названий котлов КСТ,КСТВ,КСГ,КСГВ,КСТГ,КСТГВ

К - котел

С - стальной

Т - твердотопливный

В - водогрейный (оснащен встроенным водоподогревателем для горячего водоснабжения)

Г - газовый (оснащен газогорелочным устройством для работы на природном газе)

1) исполнение котла для работы на твердом или газообразном топливе (универсальнное), оснащенного встроенным водоподогревателем тепловой мощностью 12,5 кВт
Котел КС–ТГВ–12,5 ТУ РБ 00238473.015–96
2) исполнение котла для работы на твердом топливе, оснащенного встроенным водоподогревателем тепловой мощностью 12,5 кВт
Котел КС–ТВ–12,5 ТУ РБ 00238473.015–96
3) исполнение котла для работы на газообразном топливе тепловой мощностью 12,5 кВт
Котел КС–Г–12,5 ТУ РБ 00238473.015–96
4) исполнение котла для работы на твердом или газообразном топливе (универсальнное), оснащенного встроенным водоподогревателем тепловой мощностью 16 кВт
Котел КС–ТГВ–16 ТУ РБ 00238473.015–96
5) исполнение котла для работы на твердом топливе, оснащенного встроенным водоподогревателем тепловой мощностью 16 кВт
Котел КС–ТВ–16 ТУ РБ 00238473.015–96
6) исполнение котла для работы на газообразном топливе тепловой мощностью 16 кВт
Котел КС–Г–16 ТУ РБ 00238473.015–96

Технические характеристики котлов КСТ производства ОАО Брестсельмаш

Принцип сгорания твердого топлива в котле длительного горения производства ОАО Брестсельмаш



Схема подключения котла Брестсельмаш к системе отопления и горячего водоснабжения

Схема монтажа котла КСТ в здании



Присоеденительные размеры к дымоотводящему патрубку котла кст Брестсельмаш



Схема расположения дымовых труб котла кст Брестсельмаш





Устройство котла КСТ

Котел (рис. 5.1) представляет собой сварную конструкцию прямоугольной формы, состоящую из топки 1, конвективного газохода 2, тепловой изоляции 4 и декоративной панели облицовки 5. В нижней части водоохлаждаемой топки размещаются чугунные колосники 6, шуровочный щиток 7 и зольник 11.На передней стенке котла расположены две дверки:1) верхняя 8 – для чистки конвективного канала от золовых и сажистых отложений и загрузки топлива;2) нижняя 10 – для обслуживания колосниковой решетки и зольника. В нижней дверке имеется регулируемая поворотная заслонка 13,обеспечивающая подвод воздуха под колосниковую решетку для горения топлива. Газоход 2 выполнен в виде ступенчатого канала прямоугольного сечения. Для регулирования разрежения за котлом в дымоотводящем патрубке
расположен шибер 16. Котел, имеющий в обозначении букву «В», оборудован встроенным
водоподогревателем 20, выполненным из медной трубы в виде змеевика. Концы труб выведены на заднюю стенку котла и имеют резьбовые патрубки 1/2" для подсоединения водоподогревателя к водопроводной сети и системе горячего водоснабжения (рис. 5.1а).
Котел с регулятором тяги на верхней крышке котла имеет штуцер с резьбой 3/4" для присоединения регулятора. Штуцер в момент транспортировки и хранения закрыт заглушкой 18 и прокладкой 19. На нижней дверке 20 установлена заслонка 21, которая открывается и закрывается с помощью регулятора тяги ( рис.5.1б).
Устройство котлов КСТ, работающих на газообразном топливе, приведено на рис. 5.2 и 5.3.
Описание конструкции газогорелочных устройств смотри в соответствующих разделах паспортов на них.

Устройство изделия

Схема устройства котла с водоподогревателем для работы на твердом топливе

Схема устройства котла с регулятором тяги для работы на твердом топливе

Схема устройства котла для работы на природном газе с использованием газогорелочного устройства УГГ 15 и УГГ 19

Схема устройства котла для работы на природном газе с использованием газогорелочного устройства УГ 15



Скачать руководство по эксплуатации котла КСТ производства ОАО Брестсельмаш
