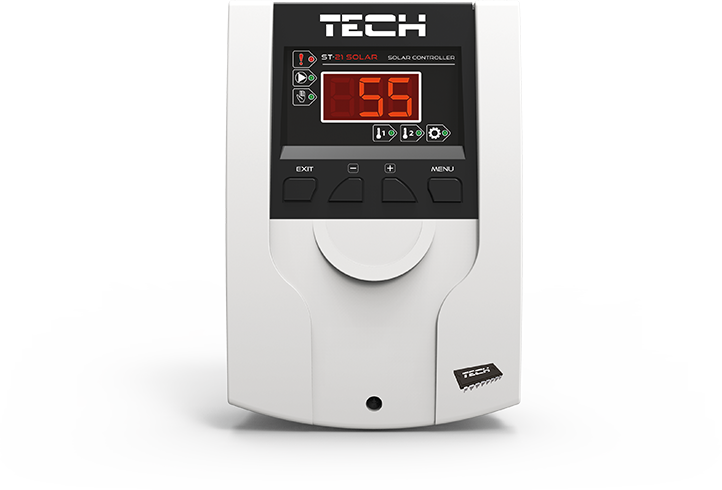

Контроллер солнечного коллектора ST-21 Solar

1. Диод тревога
2. Диод работа насоса
3. Диод ручной режим
4. Выход
5. Кнопка минус
6. Кнопка плюс
7. Вход в меню
8. Просмотр опций меню
9. Текущая температура на датчике Т2
10. Текущая температура на датчике Т1
11. Температура датчика Т1 или Т2

Способ монтажа

Монтаж должен быть выполнены квалифицированными специалистами. Датчик должен быть закреплен с помощью кабельной стяжки и изолирован от внешних факторов с помощью изоляционной ленты. Провод питающий устройство должен быть подключен следующим образом: синий и коричневый - 230 вольт, желто-зеленый (защитный) должен быть заземлен. Расстояние между укрепляющими отверстиями должно быть 86,5 мм.

В задачу регулятора входит подключение устройства в случае, если разница температур датчиков превысит заданное значение (T2-T1 ≥ ), а также его отключение, когда температуры датчиков сравняются (T1≥T2). Это предотвращает ненужную работу устройства и позволяет сберечь электроэнергию, а также продлевает срок службы оборудования.
Контроллер для солнечных коллекторов
Задачей регулятора является подключение устройства, если разница температур датчиков превысит заданное значение (T2-T1 ≥ ), а также его отключение, если температуры обоих датчиков сравняются (T1≥T2). Это предотвращает нежелательную работу устройства, что позволяет сэкономить электроэнергию и продлить срок службы оборудования. Благодаря этому повышается его надежность и сокращаются расходы, связанные с эксплуатацией.
Регулятор ST-21 Solar оборудован системой, которая предотвращает застаивание насоса при продолжительном простое. Приблизительно каждые 10 дней насос подключается на 1 минуту.
Дополнительной функцией является защита инсталляции от замораживания. После снижения температуры на датчике котла или бака ниже 6C насос подключается; отключение происходит после того, как температура в циркуляции достигнет 7C.
Функции, выполняемые контроллером:

• Управление работой насоса
• Контроль и обслуживание солярной системы
• Защита от перегрева и замораживания коллектора
• Функция антистоп
• Оснащение контроллера:
• LED дисплей
• Датчик температуры коллектора
• Датчик температуры бункера тепла
• Корпус, изготовленный из высококачественных материалов, устойчивых к высоким и низким температурам.

Скачать руководство по эксплуатации
